介質溫度：-5 ~180℃
動作方式：分步直動式
工作壓力：常閉式：0~10 kgf/cm2;
閥體材質：黃銅（鍛造），法蘭：黃銅（鑄造）
活塞式密封，密封材質：PTFE（聚四氟乙烯）
線圈保護系數：鐵殼線圈IP54
特殊訂貨：
※過熱水或常溫介質時，您可選購氟橡膠密封件（Viton），訂單中注明V，其介質最高溫度可達到150℃；
※其中大口徑ф40~ф50的，我們還提供鑄鐵連體法蘭，閥蓋和內件為不銹鋼。看圖示（RSPS-40CF）
※需要工作壓力16kgf/cm2的，可以在訂貨中說明。

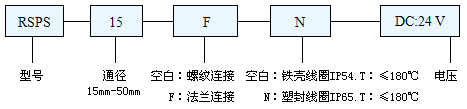

| 訂貨代碼： | 產品認證： |
 |
 |
技術參數：
|
型號 |
RSPS-15 |
RSPS-20 |
RSPS-25 |
RSPS-32 |
RSPS-40 |
RSPS-50 |
RSPS-20F |
RSPS-25F |
RSPS-32F |
RSPS-40F |
RSPS-50F |
RSPS-40CF |
PSPS-50CF |
|
|
連接方式 |
G1/2" |
G3/4" |
G1" |
G1¼" |
G1½" |
G2" |
銅法蘭 |
銅法蘭 |
銅法蘭 |
銅法蘭 |
銅法蘭 |
鑄鐵法蘭 |
鑄鐵法蘭 |
|
|
通徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
20 |
25 |
32 |
40 |
50 |
40 |
50 |
|
Cv 值 |
4.8 |
8.5 |
14 |
20 |
31 |
51 |
8.5 |
14 |
20 |
31 |
51 |
31 |
51 |
|
|
長 |
mm |
68 |
81 |
90 |
96 |
118 |
147 |
107 |
123 |
135 |
155 |
190 |
150 |
185 |
|
高 |
mm |
132 |
148 |
160 |
183 |
191 |
210 |
165 |
195 |
222 |
235 |
250 |
230 |
250 |
|
電壓 |
220VAC/50HZ 22VA |
220VAC/50HZ 30VA |
220VAC/50HZ 38VA; 110 VAC/50 35 VA; DC24 56W; 上下浮動±10%；其他電壓可以定制 |
|||||||||||
|
介質溫度 |
-5~180℃ |
|||||||||||||
|
工作壓力 kgf/cm2 |
0~10（0~16） |
|||||||||||||
|
最大耐壓力 kgf/cm2 |
20 |
|||||||||||||
